砂是混凝土的主要組成部分之一。在配置混凝土?xí)r，將砂與其他材料一起互相填充，使混凝土凝固后形成一個(gè)密實(shí)體。然而配置混凝土?xí)r，不是什么樣的砂子都可以的，對(duì)砂子的質(zhì)量有著嚴(yán)格的要求。在本文，就為大家簡(jiǎn)單介紹一下混凝土用砂的具體要求。

     砂子在用于混凝土配置時(shí)，不應(yīng)含有可引起混凝土體積穩(wěn)定性異常的雜質(zhì)，同時(shí)，砂、石存在潛在堿-碳酸鹽反應(yīng)危害時(shí)，也不宜用作混凝土骨料，并且放射性應(yīng)符合現(xiàn)行***標(biāo)準(zhǔn)《建筑材料放射性核素限量》GB6566的規(guī)定。而采用礦山尾礦、工業(yè)廢渣生產(chǎn)的砂、石則應(yīng)符合環(huán)保和安全的相關(guān)標(biāo)準(zhǔn)規(guī)范。

混凝土用砂的質(zhì)量要求

1、顆粒級(jí)配

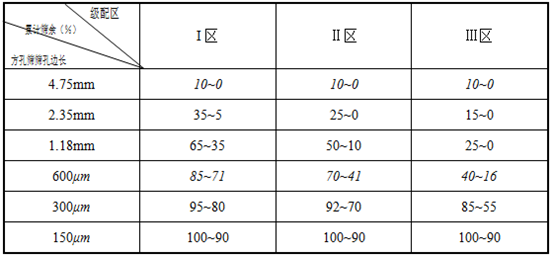

     砂的顆粒級(jí)配應(yīng)符合下表規(guī)定。


     配制混凝土?xí)r宜優(yōu)先采用Ⅱ區(qū)砂。當(dāng)采用Ⅰ區(qū)砂時(shí)，應(yīng)提高砂率，并保持足夠的水泥用量，滿足混凝土的和易性；當(dāng)采用Ⅲ區(qū)砂時(shí)，宜適當(dāng)降低砂率。

2、細(xì)度模數(shù)

     砂的粗細(xì)程度按細(xì)度模數(shù)μf分為粗、中、細(xì)、特細(xì)四級(jí)，其范圍應(yīng)符合下表規(guī)定。

     配置混凝土?xí)r，如采用特細(xì)砂，應(yīng)與人工砂組成混合砂，并符合相應(yīng)的規(guī)定；而配制泵送混凝土，則宜選用中砂。

3、天然砂含泥量

     天然砂中含泥量應(yīng)符合下表規(guī)定。

     對(duì)于有抗凍、抗?jié)B或其他特殊要求，但強(qiáng)度等級(jí)不超過C25的混凝土用砂，其含泥量不應(yīng)大于3.0％。

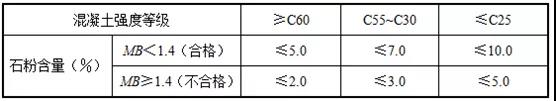

4、人工砂或混合砂中石粉含量

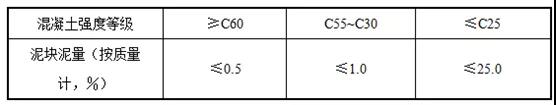

5、砂中泥塊含量

     對(duì)于有抗凍、抗?jié)B或其他特殊要求，但強(qiáng)度等級(jí)不超過C25的混凝土用砂，其泥塊含量不應(yīng)大于1.0％。

6、砂密度要求

     砂表觀密度應(yīng)不小于2500kg/m³，堆積密度應(yīng)不小于1400kg/m³，堆積密度空隙率應(yīng)不大于45％。

7、砂的吸水率

8、砂中有害物質(zhì)含量

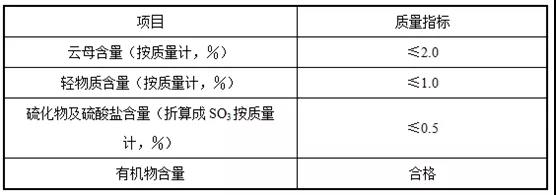

     當(dāng)砂中含有云母、輕物質(zhì)、有機(jī)物、硫化物及硫酸鹽等有害物質(zhì)時(shí)，其含量應(yīng)符合下表規(guī)定。

     注：對(duì)于有抗凍、抗?jié)B要求的混凝土用砂，其云母含量不應(yīng)大于1.0％。

9、砂的堅(jiān)固性

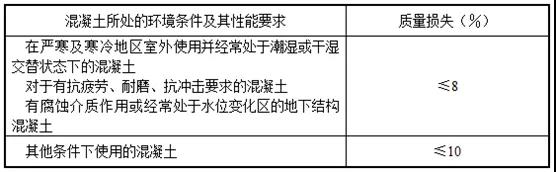

     堅(jiān)固性應(yīng)采用硫酸鈉溶液檢驗(yàn)，其質(zhì)量損失應(yīng)符合如下規(guī)定：


10、人工砂的壓碎值

11、母巖抗壓強(qiáng)度

12、堿活性檢驗(yàn)

     對(duì)于長(zhǎng)期處于潮濕環(huán)境的重要混凝土結(jié)構(gòu)用砂，應(yīng)采用快速砂漿棒法、砂漿長(zhǎng)度法或混凝土棱柱體法進(jìn)行堿活性檢驗(yàn)。經(jīng)堿活性試驗(yàn)判斷為有潛在堿-硅酸反應(yīng)危害時(shí)，應(yīng)控制混凝土中的堿含量不超過3kg/m3，或采用抑制堿-骨料反應(yīng)的有效措施。

13、砂中氯離子含量

（1）對(duì)于鋼筋混凝土用砂，其氯離子含量不得大于0.06％（以干砂的質(zhì)量百分率計(jì)）；

（2）對(duì)于預(yù)應(yīng)力混凝土用砂，其氯離子含量不得大于0.02％（以干砂的質(zhì)量百分率計(jì)）。

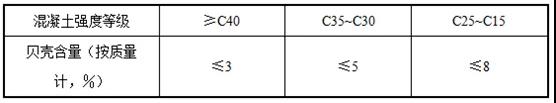

14、海砂中貝殼含量


     對(duì)于有抗凍、抗?jié)B或其他特殊要求，但強(qiáng)度等級(jí)不超過C25混凝土用砂，其貝殼含量不應(yīng)大于5％。

     關(guān)于混凝土用砂的要求就介紹到這里，如果有朋友想了解普通混凝土用石、高性能混凝土用砂、石的要求，請(qǐng)后臺(tái)留言，后續(xù)小編將根據(jù)大家的需求進(jìn)行內(nèi)容的安排。
